TPE超軟料灌注

  有客戶咨詢我TPE灌注時應(yīng)當(dāng)注意的幾個方面，TPE灌注時熔膠溫度一般都會比注塑溫度要低，一般超軟料灌注熔膠的溫度在130-160℃左右，TPE灌注的時候應(yīng)當(dāng)注意控制熔膠的溫度，操作不當(dāng)會產(chǎn)生氣泡和流紋。

  TPE超軟料一般指的的是硬度比邵氏硬度ShoreA0度還低的材料，我們通常會用5個0,或者8個0來代表其TPE材料的硬度，一般0越多，表示硬度越低，料就會越軟。而灌注指的是一種成型加工超軟TPE材料的方法。一般硬度在0~15A或者更軟硬度00或0000的TPE材料可采用灌注（或稱澆注，倒?jié){）工藝成型加工。

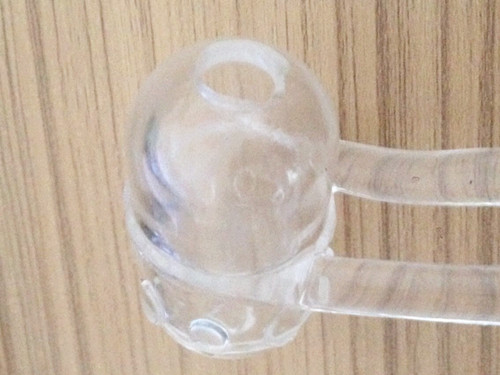

TPE超軟料灌注加工

  TPE的加熱，原理上相對簡單，只要加熱到材料的熔融溫度即可。但在加熱時應(yīng)盡量注意控制溫度的恒定，因溫度的變化或不同可能導(dǎo)致材料流動性的差異，會影響制品加工質(zhì)量（如產(chǎn)品光澤度和透明度等）。熔膠設(shè)備可以采用電加熱鍋來進行，也有采用類似螺桿形狀的加熱裝置，物料加入料斗，通過加熱片裝置充分熔融塑化后即可。

  熔化好的TPE物料為透明粘稠液體，為保證其流動性，應(yīng)立即灌注入事先準(zhǔn)備好的模具。模具應(yīng)清潔，表面光滑，以保證制品外觀。灌注時應(yīng)注意杜絕或減少空氣裹在物料里，避免制品出現(xiàn)氣泡。制品里氣泡較多，灌注操作不當(dāng)，物料灌入太快，空氣來不及排出，裹在物料中形成氣泡。應(yīng)注意灌注方法。制品有流紋（水紋），物料熔膠溫度偏低，流動性不夠。應(yīng)提高熔膠溫度，提高流動性。

  久爍TPE微信公眾平臺免費索樣系統(tǒng)已經(jīng)全面啟動，已經(jīng)有很多客戶通過這一渠道與我們聯(lián)絡(luò)，那么你呢？等著你哦。

  久爍tpe官方微信‘TPE888’。久爍科技官網(wǎng)（www.xykhd.com.cn）

  久爍科技（TPE/TPR）歡迎您的光臨
